DELL1555 PM 短路、南桥无复位、跑码不过显卡维修
立诚维修培训学员:周喜雨维修案例
机型:DELL1555 PM STUDIO 1555
板号:FM8 Hanks Intel Discrete GFX
现象:刚开始拿到手已有人检测过上标注是大电流
维修过程:

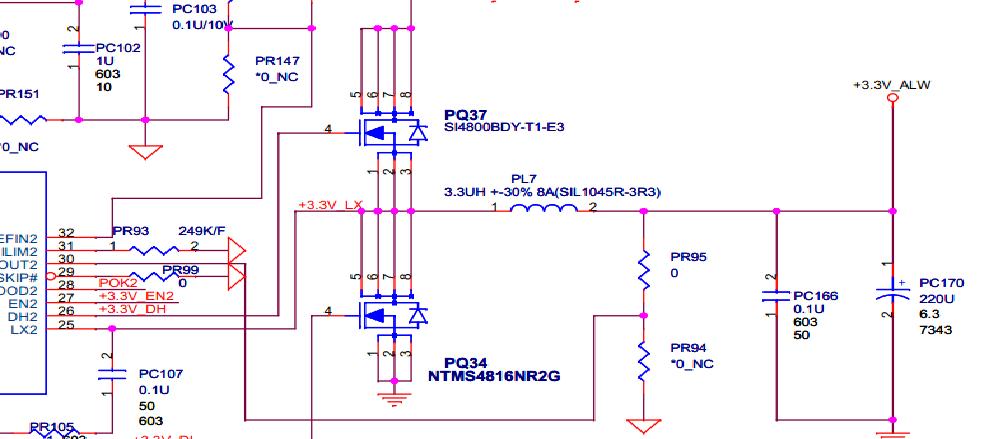

一、查看掉件缺件,发现产生+3.3v_alw电压的上下mos管PQ37和PQ34缺少;

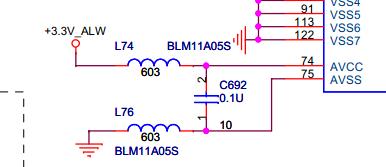

二、测供电电感:经测pL7存在短路,于是把PL7一端撬起再测发现近供电IC一端有阻值,另一端对地二极体值为0,然后去查+3.3v_alw用在了什么地方,发现EC的74脚在断开电感L74和电容C692后仍然是对地二极体值为0,怀疑是EC烧短路了。
接着用烧短路的方法在PL7上接3.3v电压慢慢加大电流触摸主板上器件有无发烫过热现象,发现是EC上温度偏高,取下EC再测PL7不短路了,确认EC烧坏。
三、接下来就是换EC,还有补上那两个MOS管,换好通电,+3.3v_alw产生了,但不触发,去查EC的待机条件,发现居然没有BIOS芯片,于是刷个BIOS换上,可触发了。

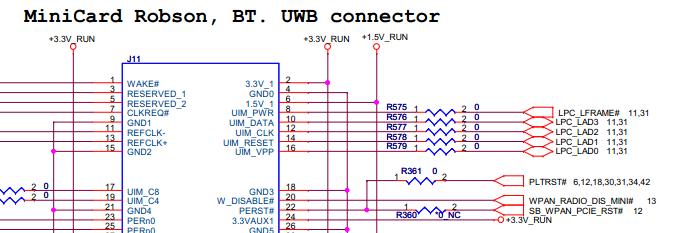

四、触发后测得无南桥复位PLTRST#。

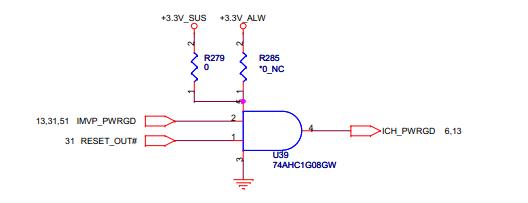

于是查南桥复位条件,发现cpu供电芯片发出的IMVP_PWRGD和EC发出的RESET_OUT#相与后输出ICH_PWRGD为低电平,不正常,测与门U39的1、2、5脚3.3v,3脚接地,但第4脚输出低电平,怀疑U39坏了,取下发现第5 脚断了,换上一个与门通电cpu复位了。
五、插cpu、内存再测,跑码不过显卡,查显卡工作条件,基本都已OK,尝试显卡BGA。
六、(未完待续)
