板号DAUT1AMB6DO REV D

  图纸UT12-M96-1016不触发维修   （案例1）

1，查到G2开关脚的第1脚有3.3v,去D19的第2脚去查没有S5_ON信号3.3V的电压，此时能证明EC没有把S5_ON发出来，这时应去查EC的工作条件是否满足。U19的127脚休眠信号有，此信号为高才能开机。UI9的第9、22脚工作电压也有了，此时去查86脚ACIN电源插入信号，电压才有2.25V。此电压应该为3V才能开机。

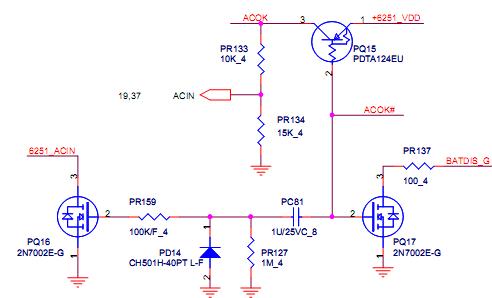

2，查型ACIN是怎么形成的，查到是由ACOK产生5V电压，再经过PR133、PR134串联分压形成。去查时发现PR133、PR134已经掉了，补上2个电阻后能触发了。如下图：

（案例2）

没插CPU前触发它电流从0.2跳到0.8后掉电，插上CPU依然还是一样。此板要插上CPU才不掉电

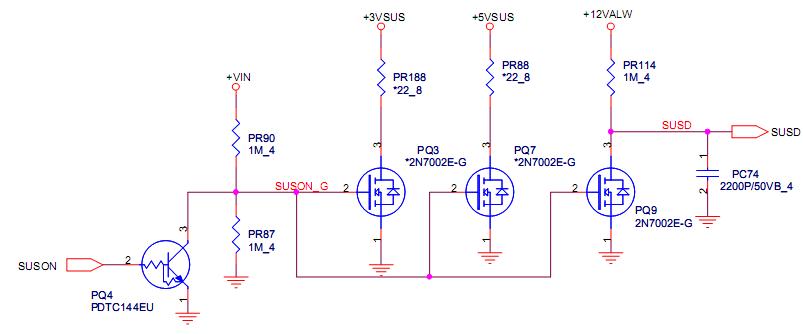

1，取下CPU去量测各大电感电压，量测到内存供电没有。这时去查内存供电芯片PU2的（10、11）脚S5ON触发信号引脚，查到10脚有、11脚没有。再去查型SUSON是哪里送来的，查到是由EC发出经过SUSON的一个电路转换过来的，去PQ4的第2脚上量测时发现短路了。如下图：

2，这时开始修短路，把电压调到3V，电流调到最小。因为PR18电阻没采用但它有个点，把线焊在这个点上一烧，烧出来是EC发热，换了EC后能开机了。
