上电第二节课:EC和BIOS工作条件:
![](/upfile/2014221175035.jpg)
1:当主供电产生后,主供电首先经过0欧姆的电阻给MAX8734A第20脚提供工作电压,此时MAX8734A第6脚即获得了高电平的开关信号(shdn),此时max8734即开始工作了。
2:MAX8734A从第18脚开始产生+5valw_ldo供给第17脚,从25脚生产+3v的ECVCC供给ec和bios,同时MAX8734从第8脚生成2v的参考电压。
3:EC和bios在获得供电后,首先晶振起振,产生32.768KHZ的工作频率,此时EC 第19ping产生ECRST 3.3v,此时EC既可以工作了。

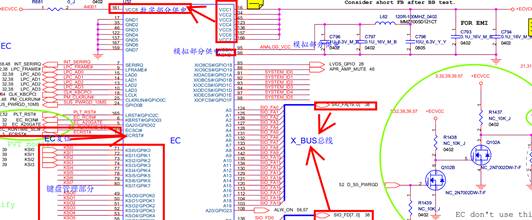

4:ev首先会通过ec和BIOS之间相连接的X-Bus总线去读取厂家已经写在BIOS里面的上电时序,按照该顺序开始管理电源产生。
![](/upfile/2014221175156.jpg)
![](/upfile/2014221175218.jpg)
![](/upfile/2014221175328.jpg)
![](/upfile/2014221175401.jpg)
