笔记本上电课程的动态:
开关电路和+3VSUS,+5VSUS产生电路。
![](/upfile/2014221185404.png)

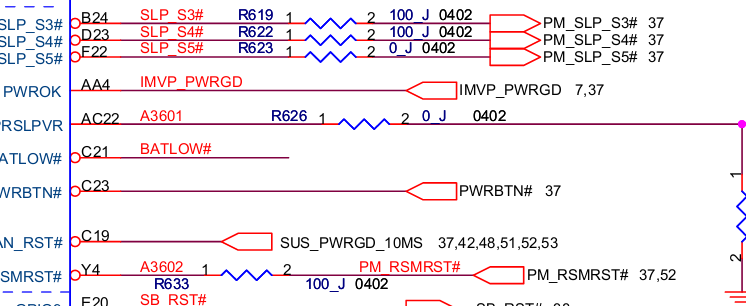

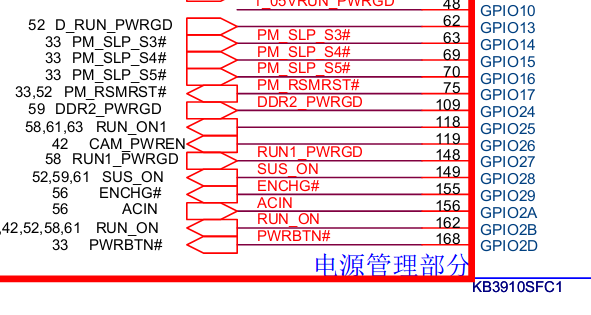

第一部分:当按电源开关后,pwrsw信号由高电平转换成低电平,此时EC第2PIN收到为低电平后即认为开机,且将此开机信息通过EC第168pin形成PWRbtn 3.3v给南桥,告诉南桥此开机信息,南桥在收到后即发出三个slp---s3 ,slp----s4,slp---s5给EC,每个SLP信号都将对应着EC即将要发出的触发信号,SLP---S3对应着run—on,slp---s4对应着SUS—ON,SLP—S5对应着ALW—ON,每个ON信号都相对应着产生一些单元电路的供电产生,当一段时间不使用电脑时,南桥会关闭其中的SLP—S3信号,那么此时run—on对应产生的硬盘的供电和光驱的供电及LCD的供电都不能产生,实现休眠。
![](/upfile/2014221185424.png)

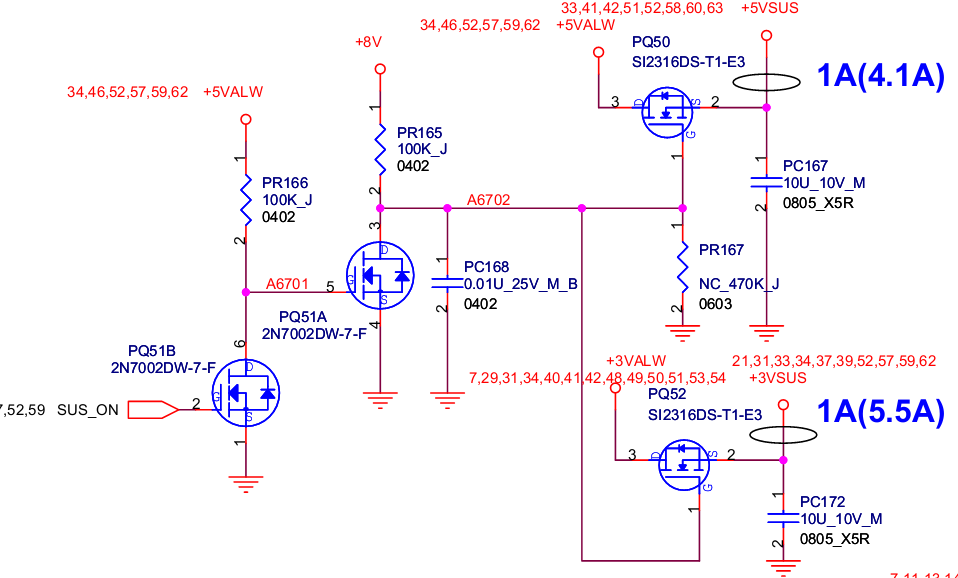

第二部分:+3vsus,+5vsus产生电路
![](/upfile/2014221185501.png)
工作原理:
当EC收到SLP以后,首先发出SUS_ON3.3V给PQ51B,PQ51B导通致使PQ51A截止,+8v送给PQ50和PQ52的G极,PQ50,PQ52导通,+5valw和+3VALW转换成+5Vsus,+3vsus
