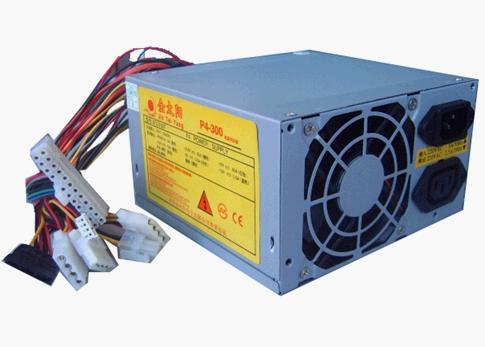

台式机上电:
![](/upfile/2014221185831.jpg)
黄色 12V,红色 5V,橙色3.3V,
第9脚:紫色:5VSB standby(待机):
当220V电源插入ATX电源时,电源的第9脚立刻生成该电压,该电压的生成为主板中的南桥,IO,开机pin针和ACPI电源管理芯片供电。
第14脚:绿色 5V,(开机pin脚)
当ATX电源插到主板上后,按电源开关,主板开机电路将会把该pin脚的电压从高电平拉低到低电平,ATX电压即开始工作,输出所有的工作电压:12V 5V 3.3V
通常情况下,我们可以有导体将第14PIN和电源的黑色线短接,电源就会输出所有的工作电压,同时电源自身的风扇开始转,我们以此来初步断定电源OK.
第8脚:灰色:PWR-OK 5V
当电源输出所有的工作电压之后,电源第8脚即开始输出5v的电压给主板中南桥或者ACPI电源管理芯片,告诉它们ATX电源已工作完毕。
